交叉滾軸篩介紹

交叉滾軸篩篩麵由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層鬆動以便於透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。處理能力能達到630-1500t/h。

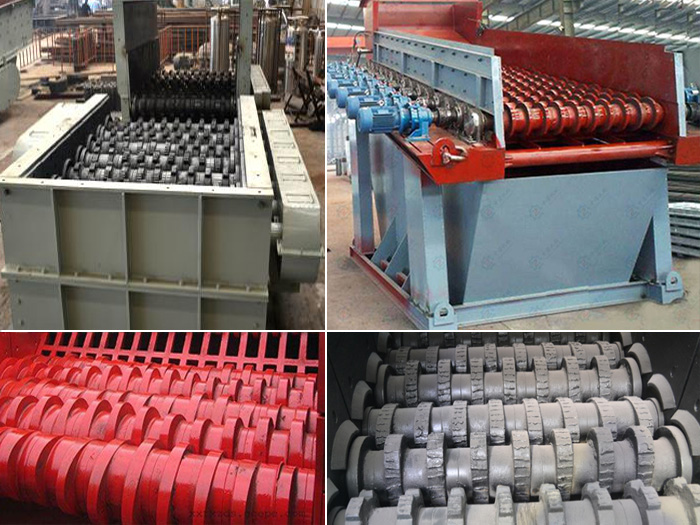

交叉滾軸篩煤機時產500-1000噸煤炭處理分級設備廠家

工作原理：由於滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩麵某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩麵上，達到了提高篩分效率的目的。

注意：滾軸篩形式有很多9.1免费看片廠家可以根據客戶的實際使用要求來進行機型的設計選定，也可以根據客戶要求來進行定製。

主要結構：

滾軸篩主要由前篩箱、中篩箱、後篩箱、下篩箱、篩軸及煤擋板六部分組成，所有殼體均由鋼板焊接而成，箱體內兩側固定有耐磨襯板，大大提高了設備的壽命。

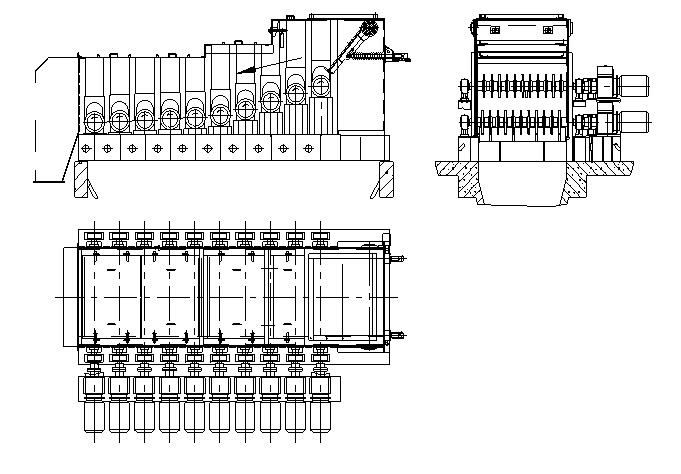

交叉滾軸篩煤機時產500-1000噸煤炭處理分級設備廠家

滾軸篩型號參考：

型號	篩麵寬度 (mm)	軸數	出力 (t/h)	篩孔尺寸 (mm)	減速機		電動機		電機功率 (kw)	電機轉速 (rpm)	減速機速比	篩軸轉速 (rpm)	長×寬×高 (mm)
型號	篩麵寬度 (mm)	軸數	出力 (t/h)	篩孔尺寸 (mm)	型號	台數	型號	台數	電機功率 (kw)	電機轉速 (rpm)	減速機速比	篩軸轉速 (rpm)	長×寬×高 (mm)
10-06A	1000	6	300	55×65	YZX132M121 YZX132M221	6	YGb132M2-10	6	6×1.25	550	5.47	100.5	2170×1955×1300
10-09A	1000	9	500	55×65	YZX132M121 YZX132M221	9	YGb132M2-10	9	9×1.25	550	5.47	100.5	3100×1955×1300
10-12A	1000	12	700	55×65	YZX132M121 YZX132M221	12	YGb132M2-10	12	12×1.25	550	5.47	100.5	4030×1955×1300
14-09A	1400	9	1000	60×80	YZX132M121 YZX132M221	5 4	YZG132M1 YZG132M2	5 4	4×3.7	908 915	12.5	72.6 73.2	3440×2691×1500
14-12A	1400	12	1200	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×2691×1500
14-15A	1400	15	1500	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×2691×1500
18-12A	1800	12	1500	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×3091×1800
18-15A	1800	15	2000	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×3091×1800
18-18A	1800	18	2500	60×80	YZX132M121 YZX132M221	11 7	YZG132M1 YZG132M2	11 7	11×2.2 7×3.7	908 915	12.5	72.6 73.2	6320×3091×1800

注：以上滾軸篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

我廠生產直線振動篩、礦用振動篩、旋振篩、圓振動篩、振動電機、超聲波振動篩等振動篩分機械自投放市場以來，一直備受各大、中型電廠的青睞；我廠型號為 AC型香蕉型滾軸篩主要應用於火電廠燃燒的煤大多是未經篩分的原煤，其粒度等大小不均，進入鍋爐之前需進行篩分破碎處理，為設計製造適於不同煤種和篩分設備，我公司經過多年的潛心研究，實踐探索，並總結了多方的經驗，博采眾長，研製生產出GS型香蕉型滾軸篩，該機具有處理量大、效率高、結構緊湊，能適應高水分褐煤等特點。
